Le remplacement de cette pièce est une opération liée au remplacement du passage de roue extérieur pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

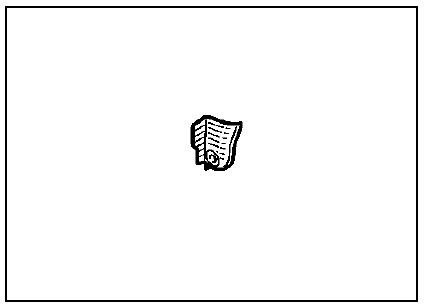

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

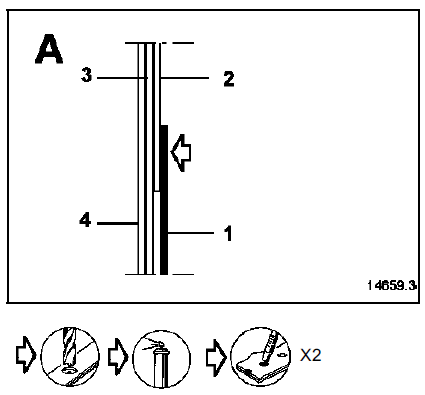

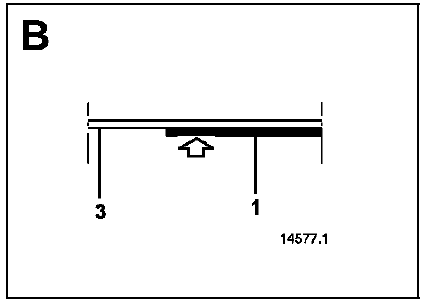

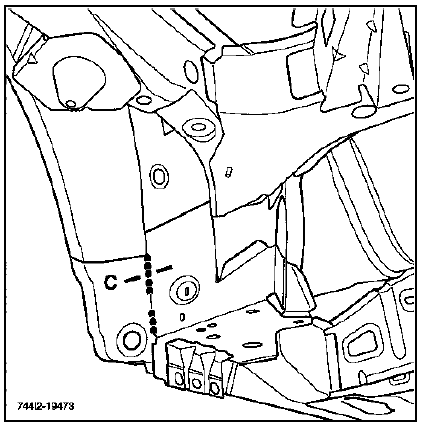

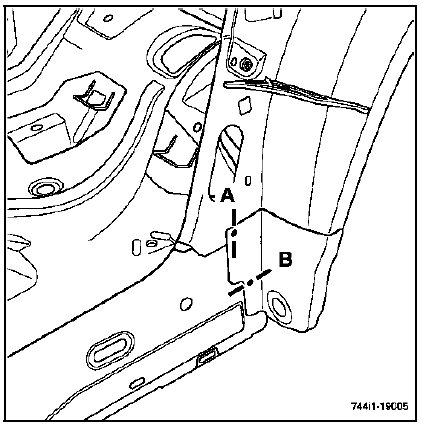

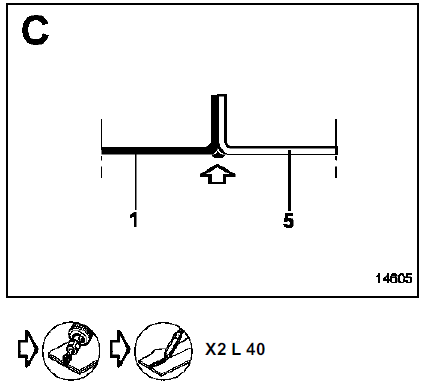

PIECES CONCERNEES (épaisseur en mm) :
Allonge inférieure de passage de roue extérieur - 1,2
Passage de roue extérieur - 0,8
Renfort de bas de caisse - 1,2
Fermeture de bas de caisse - 1,5
Boîtier support fixation train - 1,2
Panneau d'aile arrière
Le remplacement de cette pièce est une opération de
base pour une collision latérale arrière.
Pour effectuer cette opération, il sera nécessaire de
commander en supplément :
les deux inserts gonflants inférieur et supérieur,
le ...
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soudure
Meuleuse droite 20 000 tr/min. équipée de
fraise sphérique 10 ou 16 mm.
...
Moteur F9Q
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Déposer :
le cache moteur,
la roue avant droite,
le pare-boue droit ainsi que la protection latérale,
la protection sous moteur,
la courroie ...
