RTA - Renault Laguna: Câblage (traversée étanche)
SU1
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger la transmission automatique (voir chapitre concerné).

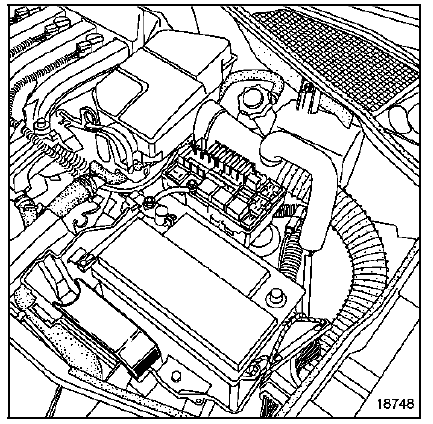

Déposer :
- la batterie,
- le boîtier à fusibles,
- le calculateur de transmission automatique,
- le support de batterie.

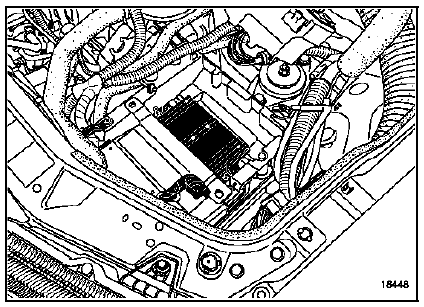

Dégager le calculateur d'injection et son support.

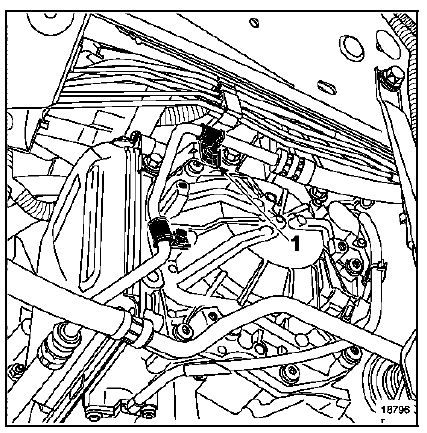

Déposer la vis de fixation du support de tuyau de direction assistée (1).

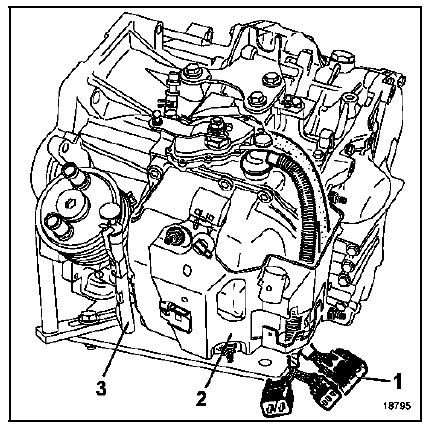

Déconnecter le faisceau (1).
Déposer :
- le support de goulotte de câblage électrique (2) et dégager celui-ci,
- la jauge à huile (3).
Mettre un récipient propre pour récupérer l'huile sous la transmission automatique.

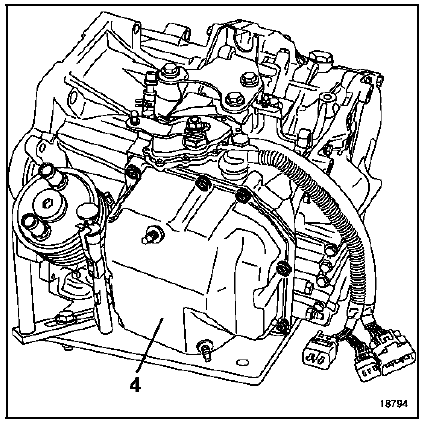

Déposer le car ter (4) du distributeur hydraulique, en le décollant avec un brin extra plat (sans endommager les surfaces de contact).

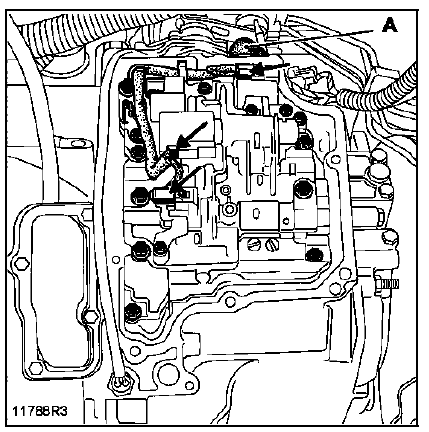

Déconnecter et dégager la traverse étanche (A).
NOTA : faire attention au passage du câblage, car il doit être reposé dans la même position (les capteurs de vitesse n'ont pas de détrompeur).
REPOSE
Reposer en sens inverse de la dépose en respectant les différentes consignes de réglage citées dans les différents chapitres concernant cette opération.
Effectuer le remplissage d'huile (voir chapitre "remplissage / niveaux").
