RTA - Renault Laguna: Calculateur

MOTEURS K4M - F4P

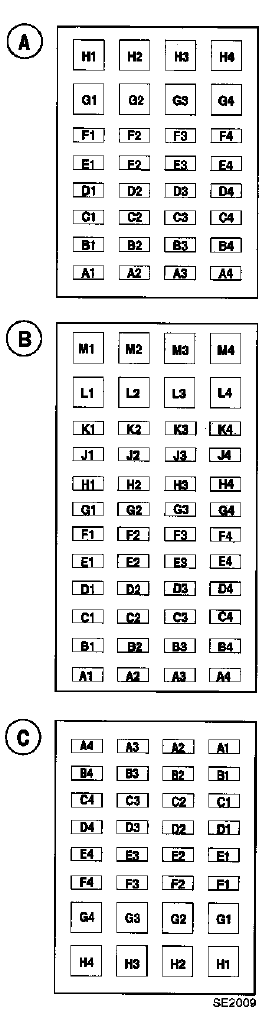

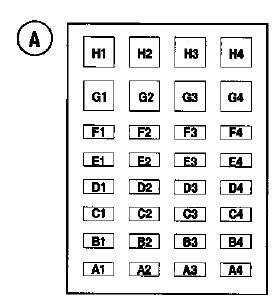

AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION

H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)CONNECTEUR A

H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)

H3 ---  MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)

H4 --- MASSE PUISSANCE

G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)

G4 --- MASSE PUISSANCE

F2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)

F3 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 2)

F4 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 2)

E4 ← INFORMATION FREIN

B4 →← DIAGNOSTIC

C4 ← INFORMATION EMBRAYAGE

A2 ← COMMANDE MARCHE/ARRET REGULATEUR DE VITESSE

A3 →← LIAISON MULTIPLEXEE CAN L AVEC UNITE CENTRALE HABITACLE

A4 →← LIAISON MULTIPLEXEE CAN H AVEC UNITE CENTRALE HABITACLE

C3 ← COMMANDE MARCHE/ARRET LIMITEUR DE VITESSE

D2 --- ALIMENTATION COMMANDES REGULATEUR/LIMITEUR DE VITESSE

D3 ← SIGNAL COMMANDES REGULATEUR/LIMITEUR DE VITESSE

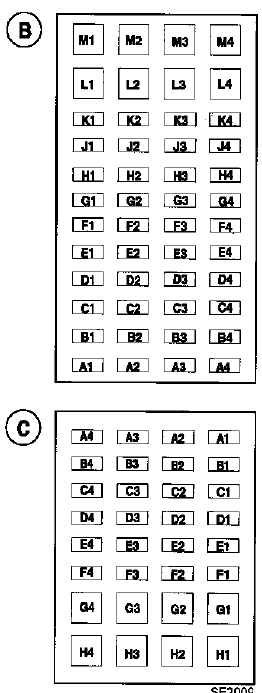

M2 → COMMANDE INJECTEUR 4CONNECTEUR B

M2 → COMMANDE INJECTEUR 4

M3 → COMMANDE (-) PAPILLON MOTORISE

M4 → COMMANDE (+) PAPILLON MOTORISE

L2 → COMMANDE INJECTEUR 3

L3 → COMMANDE INJECTEUR 2

L4 → COMMANDES INJECTEUR 1

K3 →← LIAISON MULTIPLEXEE CAN L (si BVA)

K4 →← LIAISON MULTIPLEXEE CAN L (si BVA)

H2 -- ALIMENTATION CAPTEUR PRESSION COLLECTEUR

H3 ← SIGNAL CAPTEUR DE PRESSION COLLECTEUR

H4 --- ALIMENTATION CAPTEUR PRESSION COLLECTEUR

G2 --- ALIMENTATION POTENTIOMETRE DE BOITIER PAPILLON MOTORISE

G3 ← SIGNAL POTENTIOMETRE (PISTE 1) BOITIER PAPILLON MOTORISE

G4 --- MASSE POTENTIOMETRES DE BOITIER PAPILLON MOTORISE

F2 ← INFORMATION TEMPERATURE D'EAU

F3 ← SIGNAL CAPTEUR DE REGIME

F4 --- MASSE CAPTEUR DE TEMPERATURE D'EAU

E2 ← INFORMATION TEMPERATURE D'AIR

E3 --- MASSE CAPTEUR DE TEMPERATURE D'AIR

E4 ← SIGNAL CAPTEUR DE REGIME

D3 ← SIGNAL POTENTIOMETRE (PISTE 2) BOITIER PAPILLON MOTORISE

D4 → COMMANDE RELAIS ACTUATEURS

C2 --- BLINDAGE CAPTEUR DE CLIQUETIS

B2 -- MASSE CAPTEUR DE CLIQUETIS

A2 ← SIGNAL CAPTEUR DE CLIQUETIS

A4 --- + APRÉS CONTACT

C4 ← SIGNAL PRESSOSTAT DE DIRECTION ASISTÉE

AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION

A2 ← SIGNAL SONDE A OXYGENE AVALCONNECTEUR C

A2 ← SIGNAL SONDE A OXYGENE AVAL

B2 --- MASSE SIGNAL SONDE A OXYGENE AVAL

B1 ← SIGNAL SONDE A OXYGENE AMONT

C1 --- MASSE SIGNAL SONDE A OXYGENE AMONT

D1 → COMMANDE RELAIS POMPE À ESSENCE

E1 → COMMANDE ELECTROVANNE DE PURGE CANISTER

F2 → COMMANDE RELAIS DE GROUPE MOTOVENTILATEUR GRANDE VITESSE

F1 → COMMANDE RELAIS DE GROUPE MOTOVENTILATEUR PETITE VITESSE

G3 → COMMANDE CHAUFFAGE SONDE A OXYGENE AVAL

G2 --- ALIMENTATION + APRES RELAIS

G1 → COMMANDE CHAUFFAGE SONDE A OXYGENE AMONT

H3 → COMMANDE BOBINE D'ALLUMAGE CYLINDRES 2 ET 3

H2 → COMMANDE BOBINE D'ALLUMAGE CYLINDRES 1 ET 4

H1 --- MASSE PUISSANCE

E2 → COMMANDE DEPHASEUR D'ARBRE A CAMES (Uniquement sur F4P)











MOTEUR L7X

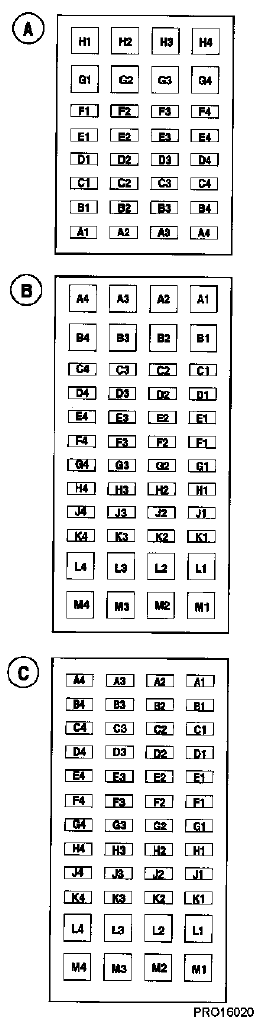

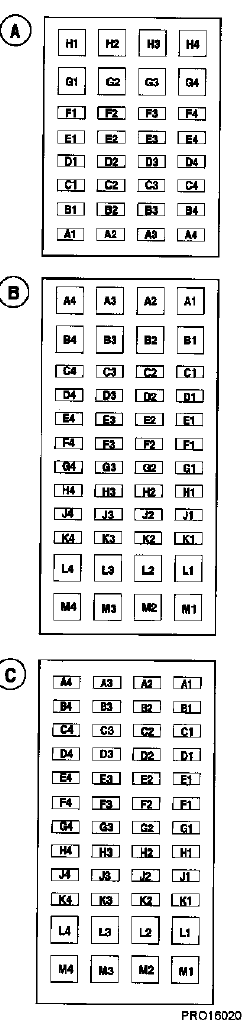

AFFECTION DES VOIES

A3 -- ALIMENTATION CAPTEUR DE PRESSION COLLECTEURCONNECTEUR A

A3 -- ALIMENTATION CAPTEUR DE PRESSION COLLECTEUR

B2 --- ALIMENTATION COMMANDES RÉGULATEUR/LIMITEUR DE VITESSE

B3 ← SIGNAL CAPTEUR DE PRESSION COLLECTEUR

C3 --- MASSE CAPTEUR DE PRESSION COLLECTEUR

C4 -- ALIMENTATION CAPTEUR DE TEMPÉRATURE D'AIR

D1 ← SIGNAL CAPTEUR DE TEMPÉRATURE D'HUILE

D2 --- ALIMENTATION CAPTEUR DE TEMPÉRATURE D'EAU

D3 ← SIGNAL CAPTEUR DE TEMPÉRATURE D'EAU

D4 ← SIGNAL CAPTEUR DE TEMPÉRATURE D'AIR

E1 ← SIGNAL SONDE À OXYGÈNE AVAL CYLINDRES ARRIÈRE

E2 ← SIGNAL SONDE À OXYGÈNE AMONT CYLINDRES ARRIÈRE

E3 ← SIGNAL SONDE À OXYGÈNE AVAL CYLINDRES AVANT

E4 ← SIGNAL SONDE À OXYGÈNE AMONT CYLINDRES AVANT

F1 --- MASSE SIGNAL SONDE À OXYGÈNE AMONT CYLINDRES ARRIÈRE

F2 --- MASSE SIGNAL SONDE À OXYGÈNE AVAL CYLINDRES ARRIÈRE

F3 --- MASSE SIGNAL SONDE À OXYGÈNE AVAL CYLINDRES AVANT

F4 --- MASSE SIGNAL SONDE À OXYGÈNE AMONT CYLINDRES AVANT

G1 ← SIGNAL COMMANDES RÉGULATEUR/LIMITEUR DE VITESSE

G2 → COMMANDE BOBINE D'ALLUMAGE CYLINDRE 6

G3 → COMMANDE BOBINE D'ALLUMAGE CYLINDRE 5

G4 → COMMANDE BOBINE D'ALLUMAGE CYLINDRE 4

H1 --- MASSE PUISSANCE

H2 → COMMANDE BOBINE D'ALLUMAGE CYLINDRE 1

H3 → COMMANDE BOBINE D'ALLUMAGE CYLINDRE 3

H4 → COMMANDE BOBINE D'ALLUMAGE CYLINDRE 2

A2 →← LIAISON MULTIPEXEE CAN L (MOTEUR)

C2 →←LIAISON MULTIPEXEE CAN H (MOTEUR)

CONNECTEUR B

A1 ← SIGNAL POTENTIOMÈTRE DE PÉDALE (PISTE 1)

A2 ← SIGNAL POTENTIOMÈTRE DE PÉDALE (PISTE 2)

A3 --- MASSE POTENTIOMÈTRE DE PÉDALE (PISTE 2)

B1 --- ALIMENTATION POTENTIOMÈTRE DE PÉDALE (PISTE 1)

B2 ← SIGNAL CONTACTEUR DE STOP

B4 --- + APRÈS CONTACT

C1 ← COMMANDE MARCHE/ARRET LIMITEUR DE VITESSE

E3 ← SIGNAL PRESSOSTAT DE DIRECTION ASSISTÉE

H1 --- ALIMENTATION POTENTIOMÈTRE DE PÉDALE (PISTE 2)

H2 →← DIAGNOSTIC

J4 → COMMANDE RELAIS DE GROUPE MOTOVENTILATEUR PETITE VITESSE

K1 --- MASSE POTENTIOMÈTRE DE PÉDALE (PISTE 1)

K4 → COMMANDE RELAIS DE GROUPE MOTOVENTILATEUR GRANDE

→ VITESSE

L1 ←COMMANDE MARCHE/ARRET RÉGULATEUR DE VITESSE

L4 --- MASSE PUISSANCE

M4 --- MASSE PUISSANCE

H3 →← LIAISON MULTIPEXEE CAN H AVEC UNITÉE CENTRALE HABITACLE

H4 →← LIAISON MULTIPEXEE CAN H AVEC UNITÉE CENTRALE HABITACLE

CONNECTEUR C

CAPTEUR DE CLIQUETIS CYLINDRES AVANTA1 ← SIGNAL CAPTEUR DE CLIQUETIS CYLINDRES AVANT

A2 --- MASSE CAPTEUR DE CLIQUETIS CYLINDRES AVANT

A3 ← SIGNAL CAPTEUR DE CLIQUETIS CYLINDRES ARRIÈRE

A4 --- MASSE CAPTEUR DE CLIQUETIS CYLINDRES ARRIÈRE

B1 --- MASSE CAPTEUR D'ARBRE À CAMES CYLINDRES AVANT ET ARRIÈRE

B2 --- ALIMENTATION CAPTEUR D'ARBRE À CAMES CYLIDRES AVANT ET ARRIÈRE

B3 ← SIGNAL POTENTIOMÈTRE (PISTE 1) BOÎTIER PAPILLON MOTORISÉ

B4 ← SIGNAL POTENTIOMÈTRE (PISTE 2) BOÎTIER PAPILLON MOTORISÉ

C1 ← SIGNAL CAPTEUR D'ARBRE À CAMES CYLINDRES AVANT

C2 ← SIGNAL CAPTEUR D'ARBRE À CAMES CYLINDRES ARRIÈRE

C3 --- MASSE POTENTIOMÈTRES (PISTE 1 ET 2) BOÎTIER PAPILLON MOTORISÉ

C4 --- ALIMENTATION +5 V POTENTIOMÈTRES (PISTE 1 ET 2) BOÎTIER PAPILLON MOTORISÉ

E1 → COMMANDE RELAIS ACTUATEUR

E2 ← SIGNAL CAPTEUR DE RÉGIME

E3 ← SIGNAL CAPTEUR DE RÉGIME

F1 → COMMANDE DÉCALEUR ARBRE À CAMES CYLINDRES ARRIÈRE

F4 → COMMANDE ÉLECTROVANNE PURGE CANISTER

G1 → COMMANDE DÉCALEUR ARBRE À CAMES CYLINDRES AVANT

H4 --- ALIMENTATION INJECTEURS

J3 → COMMANDE INJECTEUR 2

J4 → COMMANDE INJECTEUR 4

K1 → COMMANDE INJECTEUR 1

K2 → COMMANDE INJECTEUR 6

K3 → COMMANDE INJECTEUR 3

K4 → COMMANDE INJECTEUR 5

L1 → COMMANDE CHAUFFAGE SONDE À OXYGÈNE AMONT CYLINDRES AVANT

L2 → COMMANDE CHAUFFAGE SONDE À OXYGÈNE AVAL CYLINDRES AVANT

L3 --- ALIMENTATION + APRÈS RELAIS

L4 → COMMANDE (-) PAPILLON MOTORISÉ

M1 → COMMANDE CHAUFFAGE SONDE À OXYGÈNE AMONT CYLINDRES AVANT ARRIÈRE

M2 → COMMANDE CHAUFFAGE SONDE À OXYGÈNE AVAL CYLINDRES ARRIÈRE

M3 → COMMANDE (+) PAPILLON MOTORISÉ

M4 --- MASSE PUISSANCE
