Le remplacement de cette pièce est une opération complémentaire au remplacement du coté d'auvent pour une collision latérale avant.
Cette opération peut s'effectuer suivant deux possibilités :
Les informations concernant les pièces complémentaires et les liaisons spécifiques à la pièce sont déjà traitées dans leurs chapitres respectifs(voir sommaire).
L'utilisation du banc de réparation est indispensable.

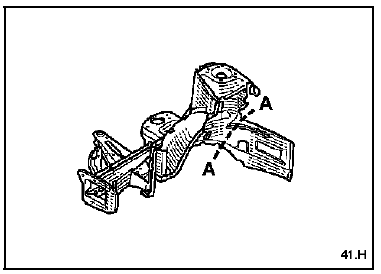

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Longeron
Coupelle d'amortisseur
Fermeture de longeron
Passage de roue
Goujons soudés
Renfort intérieur
Elément de fermeture
Ecrous sertis
Renfort de longeron
Support moteur
Support traverse
Support boîte (côté gauche)
Support batterie (côté gauche)
Renfort intérieur
Couple choc
Entretoise de fixation berceau
Centreur
Particularités
MOTEUR F9Q
Le système d'injonction directe haute pression "Common Rail" a pour but de
délivrer au moteur une quantité de
gazole à un instant déterminé.
DESCRIPTIF
Le système se compose :
d'une pompe basse pression, située en ...
Support de feux
Le remplacement de cette pièce est une opération
complémentaire au remplacement du panneau d'aile
arrière ou de la jupe pour une collision latérale arrière.
Pour la version break, cette opération s'effectue
suivant deux possibilités :
...
Bouclier arrière
DEPOSE
Après avoir déposé les feux arrière,
déposer :
les vis de fixation supérieures (A) (étoile T20),
les trois agrafes de fixation inférieures (B)
(plastirivet),
les vis de fixation (C) (étoile T 20),
...
