RTA - Renault Laguna: Tôle d'entraînement
Cette opération ne peut se réaliser qu'après la dépose de la transmission automatique (voir chapitre concerné).
DEPOSE

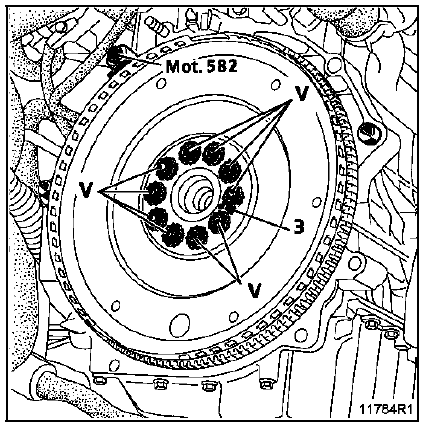

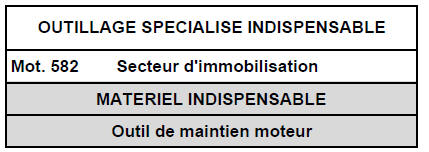

Mettre en place le Mot. 582.
Déposer :
- les dix vis (V),
- la tôle d'entraînement.
Le voile maximal admis sur la tôle d'entraînement est de 0,2 mm.
REPOSE
Mettre en place la tôle d'entraînement, veiller à la positionner par rapport à la goupille de centrage (3).
NOTA : mettre de la LOCTITE FRENBLOC sur les filets des vis avant leur repose.
Approcher les vis sur la tôle d'entraînement et les serrer au couple (serrage angulaire).
Afin de bien bloquer la tôle d'entraînement, positionner l'outil Mot. 582.
SERRER TOUTES LES VIS, ECROUS, BOULONS AU COUPLE PRECONISE.
