Le remplacement de cette pièce est une opération de base pour une collision avant.
C'est un élément de structure démontable.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

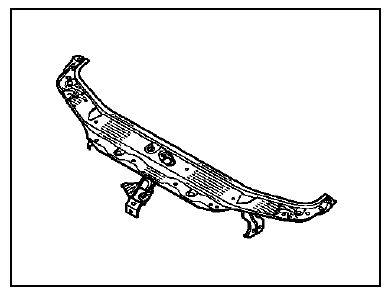

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Elément de rétention
Elément de fermeture
Couple support traverse
Ecrous sertis

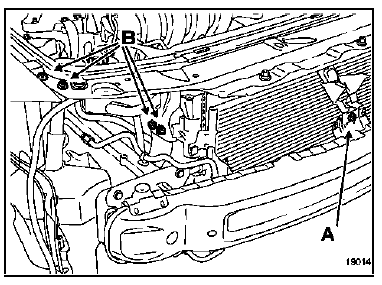

IMPORTANT : la dépose des phares et du bouclier est indispensable pour accéder aux vis de fixation de la traverse avant.
DEPOSE
Déposer :
REPOSE
La repose se fait à l'inverse de la dépose.
ATTENTION : avant de serrer en position la traverse, assurer un réglage correct des jeux d'affleurement du capot.
Groupe motoventilateur
DEPOSE
Le motoventilateur est accessible par le dessous de la
planche de bord.
Débrancher :
la batterie
le connecteur du motoventilateur.
Déposer la vis de fixation du motoventilateur.
Tourner le motoventilateur (320) dans le sens horaire
pour le déclipser du g ...
Carte RENAULT "simple"
FONCTIONNEMENT DES TELECOMMANDES SIMPLES (SANS SYSTEME MAIN LIBRE)
Pour fonctionner ce système utilise :
une carte RENAULT (A),
un récepteur radiofréquence intégré au lecteur de carte RENAULT (B),
une électronique de commande intégrée ...
Interprétation des commandes
COMMANDE
ACTIONNEUR POSITION HAUTE
COMMANDE ACTIONNEUR POSITION BASSE
CONTROLE ACTIONNEUR POSITION HAUTE ET BASSE
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé
Effectuer ce diagnostic après avoir relevé un dysfonctionnement dans le
...
