RTA - Renault Laguna: Avertisseur sonore
DESCRIPTION
DESCRIPTION

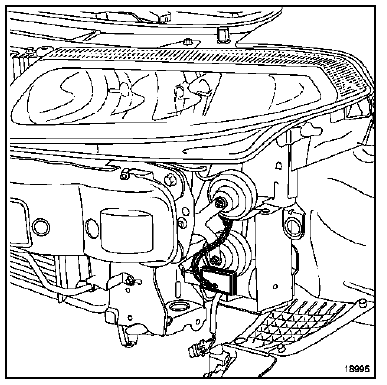

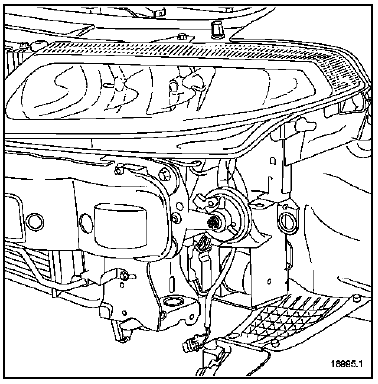

Selon modèle, les véhicules peuvent être équipés de :
- un ou deux avertisseurs simples,
- deux avertisseurs commandés par une ligne codée par l'Unité Centrale Habitacle.

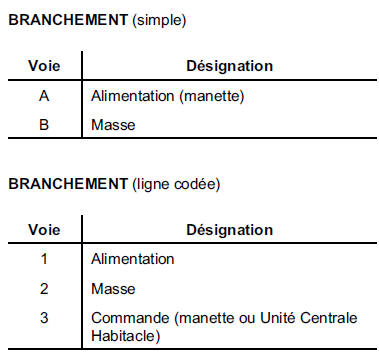

Ces avertisseurs sont pilotés :
- lors de la commande par la manette d'éclairage,
- par une ligne codée depuis l'Unité Centrale Habitacle lors de la fermeture des ouvrants par la fonction main libre (selon version).
NOTA : la tonalité ainsi que le volume sonore de ce signal de fermeture peuvent être modifiées par une configuration de l'Unité Centrale Habitacle à l'aide des outils de diagnostic. Pour cela :
- entrer en dialogue avec l'Unité Centrale Habitacle,
- sélectionner et valider dans le menu "commande", la ligne "configuration".
