DEPOSE
Déposer les roues.
Mettre en place un presse-pédale pour éviter l'écoulement du liquide de frein.
Déclipser les câbles de frein à main du train arrière.
Débloquer le tuyau de frein de l'étrier.
Déposer :
Retirer l'étrier et déposer les plaquettes.
Contrôler l'état du flexible de frein et le remplacer si nécessaire.

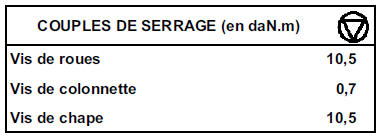

REPOSE
Repousser à fond le piston en le vissant à l'aide de l'outil Fre. 1190-01.
Procéder en sens inverse de la dépose.
Effectuer une purge partielle du circuit de freinage, si le réservoir de compensation ne s'est pas vidé complètement au cours de l'opération, sinon effectuer une purge complète (voir méthode purge).
REPARATION
Le piston de l'étrier arrière n'est pas remplaçable, seuls le soufflet de protecton sur piston et les vis de colonnette avec leurs soufflets peuvent être changés.
Nettoyer les pièces à l'alcool dénaturé.
Remplacer toutes les pièces défectueuses par des pièces d'origine et procéder au remontage :
ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.
Préliminaire
Outillage indispensable pour intervention sur le Système de
surveillance de la pression des pneumatiques
Outils de diagnostic CLIP et NXR uniquement.
Excitateur de valves référence : MS-1607 (si cet outil est disponible
dans votre atelier).
Bornier réfé ...
Support de feux
Le remplacement de cette pièce est une opération
complémentaire au remplacement du panneau d'aile
arrière ou de la jupe pour une collision latérale arrière.
Pour la version break, cette opération s'effectue
suivant deux possibilités :
...
Garniture de porte arrière
DEPOSE (version avec lève-vitre électrique)
Déposer :
l'obturateur et la vis de fixation (A),
les deux vis de fixation inférieures (B),
la platine de lève-vitre avec la pince à dégrafer, (voir
garniture de porte avant), puis d&eacut ...
