Notice d'utilisation - Renault Laguna III: Kit de gonflage des pneumatiques
Kit de gonflage des pneumatiques

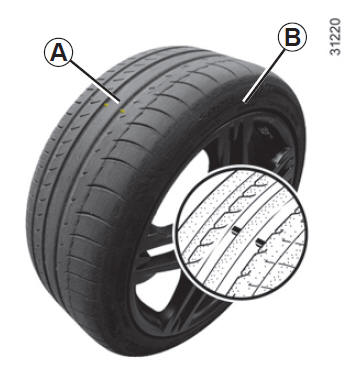

| Le kit répare les pneumatiques
endommagés
sur
la bande de roulement A
par des objets de moins
de 4 millimètres. Il ne répare pas
tous les types de crevaisons comme
les coupures de plus de 4 millimètres,
les entailles sur le flanc B
du pneumatique...
Assurez-vous aussi que votre jante
est en bon état. Ne retirer pas le corps étranger à l'origine de la crevaison si celui-ci est toujours dans le pneumatique. N'utilisez pas le kit de gonflage si le pneu est abîmé à la suite d'un roulage avec un pneu crevé. Contrôlez donc soigneusement les flancs des pneus avant toute intervention. De même, rouler avec des pneumatiques dégonflés, voire même à plat (ou crevés) peut nuire à la sécurité et s'avérer être non réparable. Cette réparation est temporaire Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste dans les plus brefs délais. Lors du remplacement d'un pneumatique réparé à l'aide de ce kit, vous devez en avertir le spécialiste. Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique. Le kit est homologué uniquement pour gonfler les pneumatiques du véhicule équipé d'origine de ce kit. En aucun cas, il ne doit servir à gonfler les pneumatiques d'un autre véhicule, ou tout autre objet gonflable (bouée, bateau...). Évitez les projections sur la peau lors des manipulations de la bouteille liquide de réparation. Si toutefois des gouttelettes s'échappent, rincez abondamment. Ne laissez pas le kit de réparation à la portée des enfants. Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Représentant de la marque ou à un organisme chargé de sa récupération. La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption. Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation. |
Suivant véhicule, en cas de crevaison, utilisez le kit de gonflage des pneumatiques.
| Avant d'utiliser le kit, garez le véhicule de façon à être suffisamment éloigné de la zone de circulation, enclenchez le signal de détresse et serrez le frein à main, faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation. |

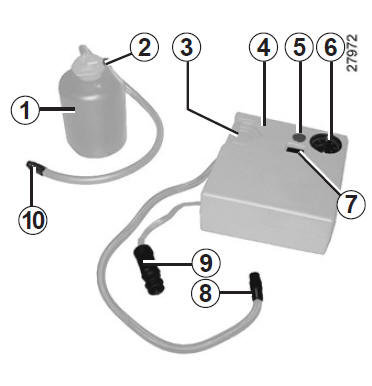

- Récupérez le compresseur 4 et la bouteille 1 situés sous le tapis de coffre ;
- déroulez le tuyau de gonflage 8 et le câble électrique 9 situés sous le compresseur et le tuyau de gonflage 10. Fixez la bouteille sur son support 3 et vissez le tuyau de gonflage 8 sur l'embout 2.
Moteur tournant, frein de parking serré,
- dévissez le bouchon de valve de la roue concernée et vissez le tuyau de gonflage 10 sur la valve ;
- branchez l'embout 9 dans une prise accessoires du véhicule (reportezvous au paragraphe " Prises accessoires " en chapitre 3) puis appuyez sur l'interrupteur 7 pour gonfler le pneumatique à la pression préconisée (reportez-vous à l'étiquette située sur le chant de porte conducteur) ;
- après 5 minutes maximum, arrêtez le gonflage puis lisez la pression sur le manomètre 6. Pour ajuster la pression si nécessaire : continuez le gonflage pour l'augmenter ou appuyez sur le bouton 5 pour la diminuer.
Si une pression mini de 1,8 bar n'est pas atteinte après 15 minutes, la réparation n'est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.
| En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d'un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez. |
Une fois le pneumatique correctement gonflé:
- arrêtez le kit ;

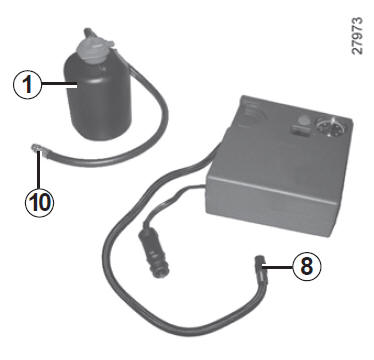

- dévissez lentement les deux embouts de gonflage 8 et 10 ;
- vissez l'embout 10 sur la bouteille de manière à éviter la projection de produit;
| Aucun objet ne doit se trouver aux pieds du conducteur : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |
- Collez l'étiquette de préconisation de conduite, située sous la bouteille 1, sur un emplacement visible par le conducteur sur la planche de bord ;
- rangez le kit ;
- A la fin de la première opération de gonflage le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou;
- Démarrez sans délai et roulez entre 20 et 60 km/h de manière a répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêter vous pour contrôler la pression;
- Si la pression est supérieure à 1,3 bar mais inférieure à celle préconisée réajustez-la (reportez-vous à l'étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n'est pas possible.
Nota : après utilisation du kit de gonflage, pensez à vous rendre chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.
Précaution d'utilisation du kit
Le kit ne doit pas fonctionner plus de 15 minutes consécutives.
| Attention, un bouchon de
valve manquant ou mal
vissé peut nuire à l'étanchéité
des pneumatiques et
provoquer des pertes de pression. Ayez toujours des bouchons de valve identiques à ceux d'origine et entièrement vissés. Après une réparation à l'aide du kit, il ne faut pas parcourir plus de 200 km. De plus, réduisez votre vitesse et, dans tous les cas, ne dépassez pas 80 km/h. L'étiquette que vous devrez coller sur un emplacement visible sur la planche de bord vous le rappelle. Suivant pays ou législation locale, un pneumatique réparé à l'aide du kit de gonflage des pneumatiques devra être remplacé. |
